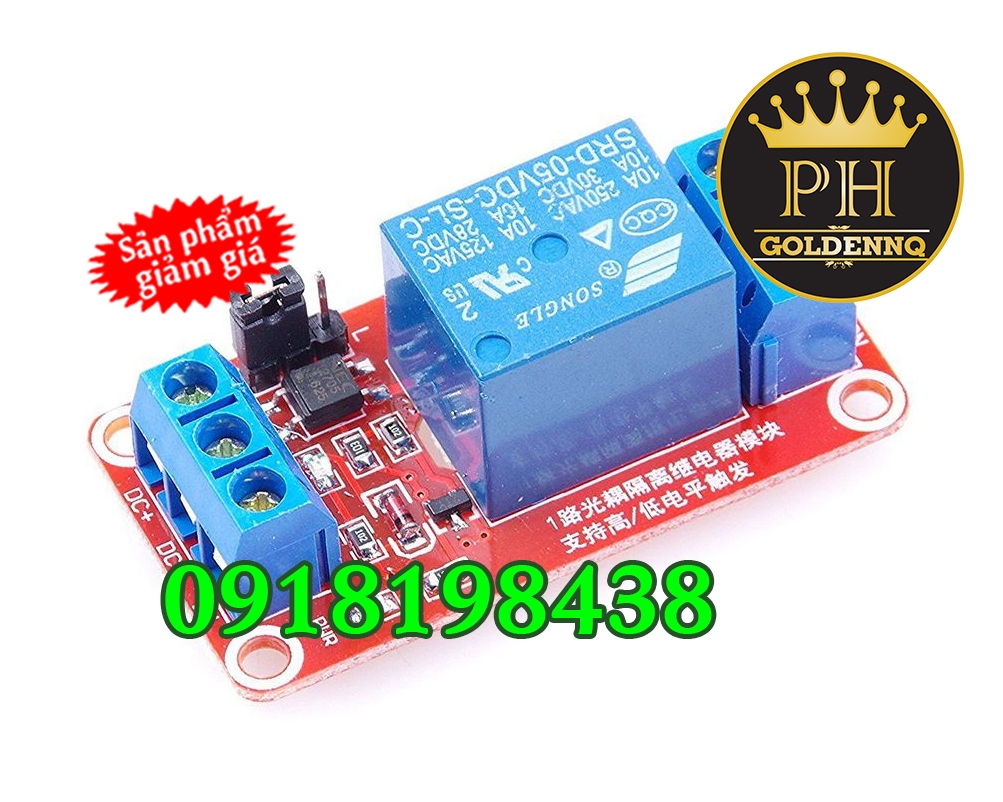

Module relay bản chất là dùng relay để điều khiển đóng mở, dùng điện áp nhỏ để kích mở điện áp lớn. Module relay 5VDC Có kích thước nhỏ gọn, tiện lợi và dễ sử dụng nên được sử dụng rất rộng rãi. Thường được dùng như một công tắc điện , dùng để điều khiển các thiết bị công suất lớn ( đèn, động cơ, ...)

Cách lắp module relay
Thông Số Kỹ Thuật Của Module Relay:
-
Nguồn đầu vào : 5 VDC
- Chân IN: kích mở relay
- Jump H/L level trigger: thiết lập mức điều khiển relay. Có 2 mức : HIGH / LOW.
- Đầu ra:
- COM: Tiếp điểm relay 220V 10A ( Lưu ý tiếp điểm , không phải điện áp ra)
- NO: chân thường mở
- NC: chân thường đóng
- Cách đọc thông số trên relay:
- 10A - 250VAC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 250V (AC) là 10A.
- 10A - 30VDC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 30V (DC) là 10A.
- 10A - 125VAC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 125V (AC) là 10A.
- 10A - 28VDC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 28V (DC) là 10A.
- SRD-05VDC-SL-C: Hiện điện thế kích tối ưu là 5V.T

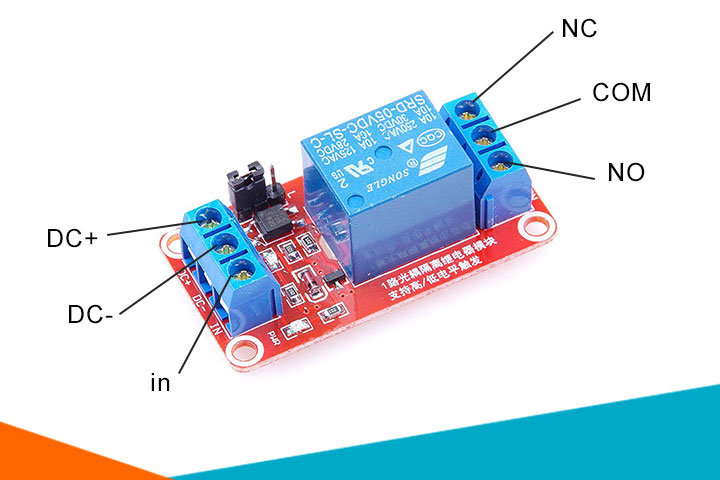

Hình vẽ sau sẽ cho ta cái nhìn dễ hơn về 3 chân đầu ra:
