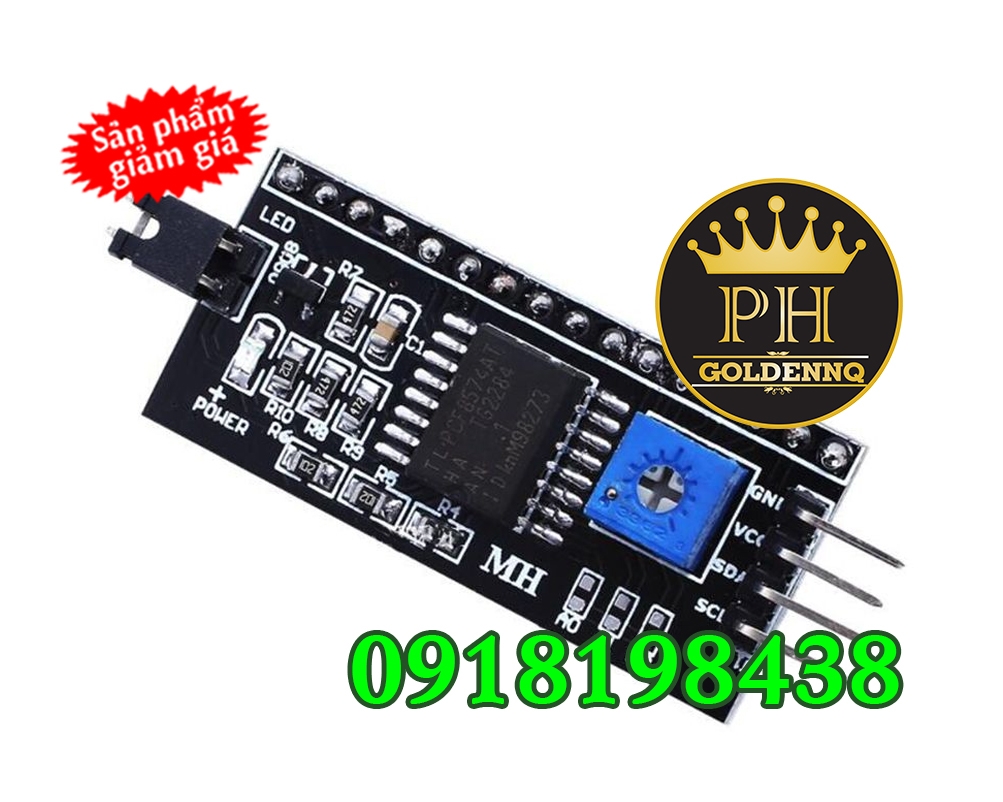

Module Chuyển Đổi I2C Cho LCD1602 và LCD2004

Thông thường để sử dụng màn hình LCD bạn cần rất nhiều chân trên Arduino để điều khiển. Do vậy để đơn giản hóa công việc, người ta tạo ra một loại mạch điều khiển màn hình LCD sử dụng giao tiếp I2C. Nói một cách đơn giản, bạn chỉ cần 2 dây để có thể điều khiển màn hình thay vì 8 dây thông thường.

Để sử dụng các loại LCD có driver là HD44780 (LCD 1602, LCD 2004, …) cần có ít nhất 6 chân của MCU kết nối với các chân RS, EN, D7, D6, D5 và D4 để có thể giao tiếp với LCD. Nhưng với module chuyển giao tiếp LCD sang I2C, chúng ta chỉ cần hai chân (SDA và SCL) của MCU kết nối với hai chân (SDA và SCL) của module để có thể hiển thị thông tin lên LCD. Ngoài ra có thể điều chỉnh được độ tương phản bởi biến trở gắn trên module.

Tính Năng:

• Tiết kiệm chân Input/ Output cho Vi điều khiển.
• Đơn giản hóa việc điều khiển màn hình LCD

Thông Số Kỹ Thuật:

• Kích thước: 41,5 mm ×19 mm ×15,3 mm
• Trọng lượng: 5g
• Điện áp hoạt động: 2,5 – 6V
• Giao tiếp: I2C
• Jump chốt: Cung cấp đền cho LCD hoặc ngắt
• Biến trở xoay độ tương phản cho LCD.
